CS5752A三相全桥智能功率模块（IPM）

1、概述
CS5752AT 是一款高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于
较低功率电机驱动，如风扇电机。其内置了 6 个快恢复 MOSFET 和 3 个半桥 HVIC 栅极
驱动电路。内部集成了欠压保护电路，提供了优异的保护和故障安全操作。由于每一相
都有一个独立的负直流端，其电流可以分别单独检测。相比于 CS5752，CS5752AT 提供
一个温度感测输出端口，另外内部集成了自举二极管，简化了外围线路。其特点如下：
● 内置 6 个快恢复功率 MOSFET
● 内置高压栅极驱动电路（HVIC）
● 内置欠压保护
● 内置自举二极管
● 完全兼容 3.3V、5V 和 15V 的 MCU 的接口，高电平有效
● 温度感测功能
● 3 个独立的负直流端用于变频器电流检测的应用
● 低 EMI 优化设计
● 绝缘级别：1500Vrms/min
● 封装形式：CS5752ATP：DIP-23H
CS5752ATO：SOP-23H


2、功能框图与引脚说明

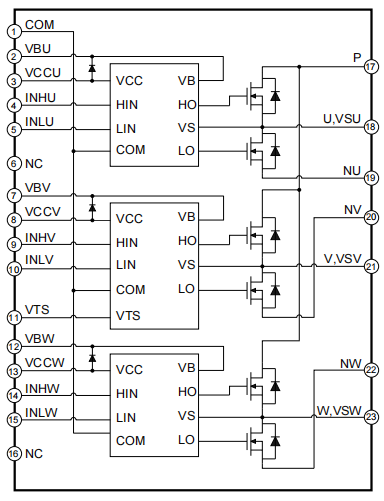

2. 1、功能框图

2. 2、功能描述
该电路内置了 6 个快恢复 MOSFET 和 3 个半桥 HVIC 栅极驱动电路，如上图所示。

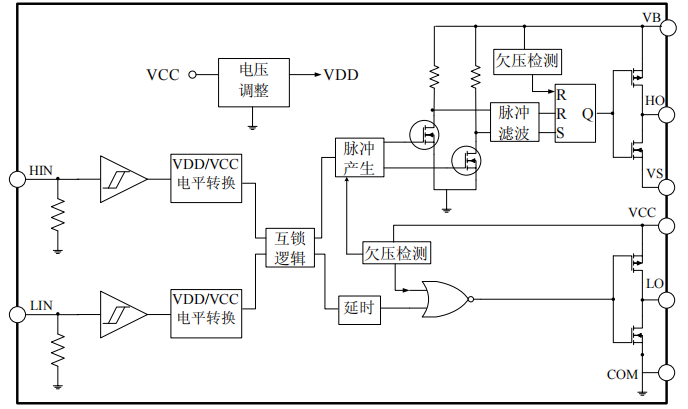

每一个半桥 HVIC 栅极驱动电路功能框图及描述如下：

该 HVIC 栅极驱动主要由高低电平转换器、互锁逻辑、延时逻辑、脉冲发生器、脉
冲过滤器、欠压保护逻辑和高低侧端驱动级等模块构成。
LIN 输入信号通过一个由内部稳压供电（门限电压不受外压影响）的施密特触发器
后输入给内部稳压-外部低压供电 VCC 之间的电平转换，再通过用于控制死区时间的延
时电路，最后输入到驱动级。HIN 输入信号同样通过一个由内部稳压供电的施密特触发
器后输入给内部稳压-外部低压供电 VCC 间进行电平转换，然后输入延时电路，输出由
低压通道欠压保护模块的输出信号控制产生两路固定相位差的定频短脉冲，然后通过
VCC-VS 电平转换将脉冲电平变换为 VB-VS 之间，再通过脉冲过滤模块，和高压通道欠
压保护模块的输出信号一起输入给 RS 触发器，最后输出控制高压通道的驱动级。

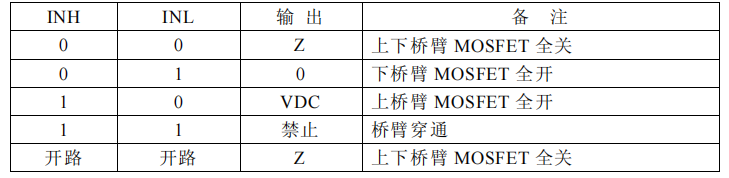

CS5752AT 的输入输出控制逻辑表如下：

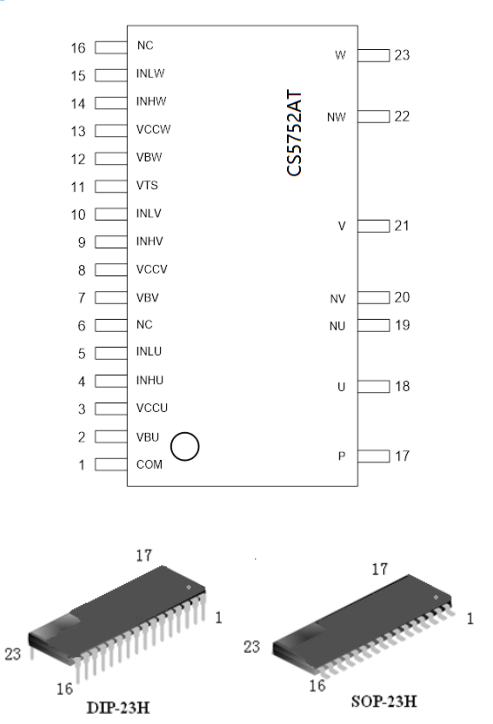

2. 3、引脚排列图
