DPM15C60DG1三相全桥驱动智能功率模块

1、概述
DPM15C60 是一款三相 IGBT 逆变器模块，内置 IGBT 及其栅驱动芯片，可用于无
刷直流电机、永磁无刷电机等的驱动。栅驱动芯片针对 IGBT 进行了优化设计，减小了
开关损耗、电磁干扰，同时栅驱动芯片上集成了多种保护功能，包括欠压闭锁、过流保
护、故障报告，内置的热敏电阻提供了温度监控功能。高侧 IGBT 的驱动电路采用了自
举电源设计，只需单电源供电。每个低侧 IGBT 的发射极单独引出，三相电流可分别采
样，支持多种控制算法。电路采用带有散热片的 DIP-24H 封装。

特点
● 600V/15A 三相 IGBT 逆变器模块，内置 IGBT、FWD、BSD、HVIC、LVIC
● 高侧驱动电路采用自举法产生浮动电源，内置带限流电阻的自举二极管
● 栅驱动芯片具有多种保护功能，包括欠压保护、过流保护、过温保护
● 完全兼容 3.3V 、5V 和 15V 的 MCU 的接口
● 三相负端单独引出用于电流检测
● 故障状态报告输出
● 线性温度感测输出
● 封装形式：HDIP24，带有散热片

2、功能框图与引脚说明

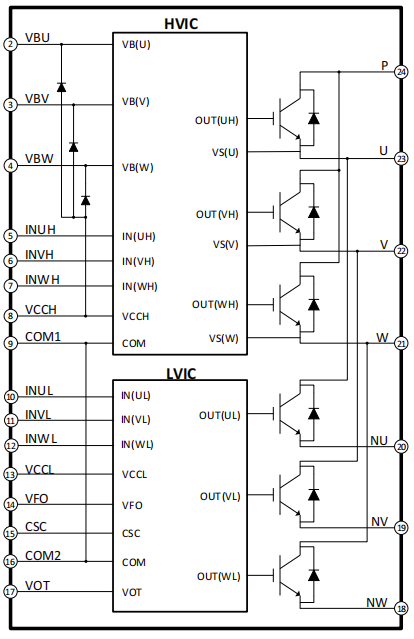

2. 1、功能框图



2. 2、功能描述
DPM15C60 电路集成了 HVIC、LVIC、功率器件 IGBT、续流二极管 FRD、自举二
极管 BSD，极大地提高了集成度，同时设计了多种保护功能，进一步提高了电路的可靠
性。低侧三个 IGBT 的发射极分别引出，可以对三相电流分别采样，适用不同的驱动方
案。高侧 IGBT 的驱动电路采用自举法产生浮动电源，自举二极管已集成在电路中，只
需极少的外部元器件。三相浮动电源都具有欠压保护功能，防止 IGBT 工作在高功耗状
态。DPM15C60 具有多种保护功能，包括欠压保护、过温保护、过流保护。DPM15C60
还集成了温度感测模块，输出一个与温度线性相关的模拟电压，方便 MCU 监控 IPM 模
块的温度。

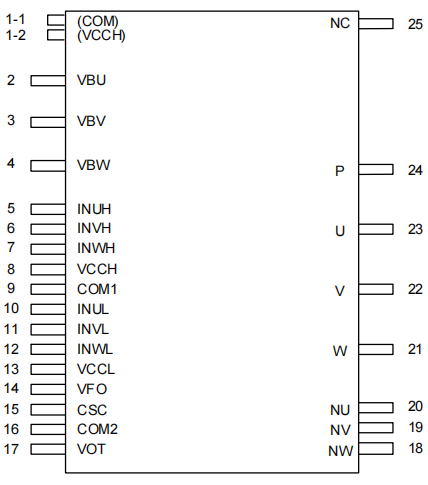

2. 3、引脚排列图
