330 MSPS吞吐率
三重8位DACRS-343A-/ RS-170兼容输出
互补输出
DAC输出电流范围:2.0 mA至26.5毫安
TTL兼容输入
内部参考(1.235 V)
单电源+ 5V/+3.3 V操作
48引脚LQFP和LFCSP封装
低功耗(30 mW的最低@3 V)
低功耗待机模式(6毫瓦典型@3 V)
工业级温度范围(-40°C至+85°C)
无铅(无铅)封装
合格的汽车应用
应用
数字视频系统
高分辨率彩色图形
数字无线电调制
影像处理
仪表
视频信号重构
汽车信息娱乐装置

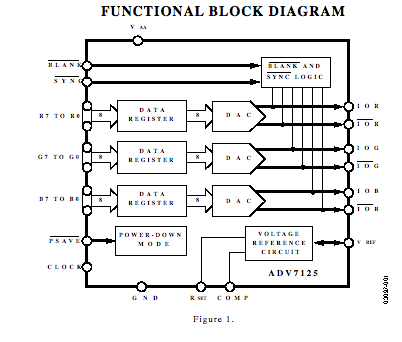

功能框图888888DATAREGISTERDACDACBLANKSYNCR7TO R0G7TO G0B7TO B0PSAVECLOCKDACADV7125DATAREGISTERDATAREGISTERBLANKANDSYNC LOGICPOWER,DOWNMODEVOLTAGEREFERENCECIRCUITIORIORIOGIOGIOBVREFRSETVAACOMPGNDIOB03097-001
图1。
概述
所述ADV7125(ADV®)是一个单芯片上的三重高速,数字 - 模拟转换器。它包括三个高速,8位的视频DAC,带有互补输出,一个标准TTL输入接口,和一个高阻抗,模拟输出电流源。
该ADV7125具有三个独立的8位宽输入端口。一个单一的+5 V /+3.3 V电源和时钟都被要求做出部分功能。该ADV7125具有附加的视频控制信号,复合SYNC和BLANK,以及省电模式。
该ADV7125是制造在5 V CMOS工艺。单芯片CMOS结构确保了更强大的功能和更低的功耗。该ADV7125是48引脚LQFP和48引脚LFCSP封装。
